Izotopowe czujniki oblodzenia w samolotach i śmigłowcach

Uzbrojony w sygnalizator PM-1401 i Polarona postanowiłem poszukać czujników izotopowych stosowanych w różnego rodzaju statkach powietrznych. Odwiedziłem w tym celu Muzeum Polskiej Techniki Wojskowej przy ul. Powsińskiej. Wzrost wskazań zaobserwowałem przy 5 eksponatach - 2 myśliwcach Lim, jednym bombowcu Ił-28 i dwóch śmigłowcach Mi-2. Nie wykazywały emisji samoloty MiG-21 w różnych wersjach ani Su-17.

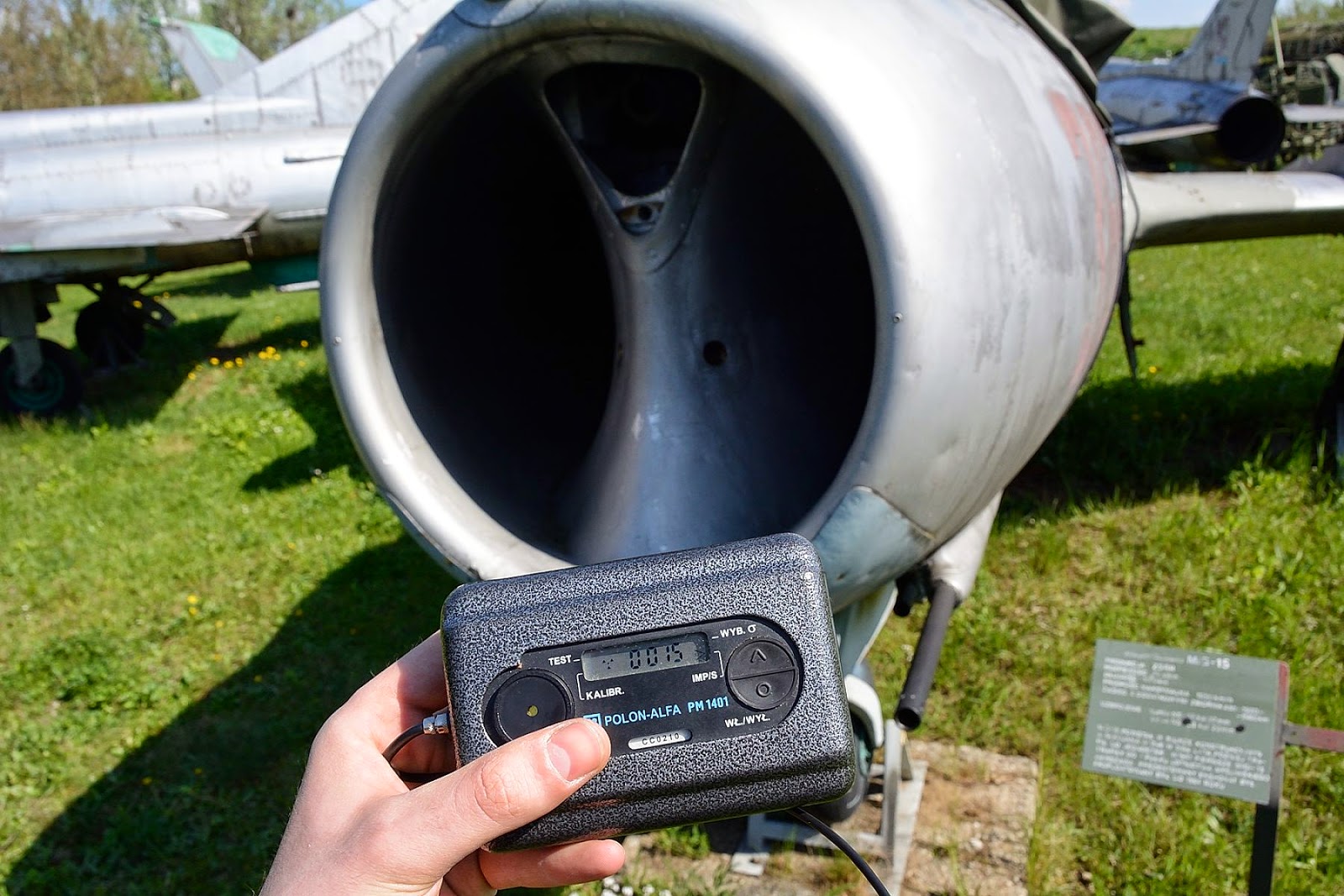

Lim - emisja przy wlocie powietrza do silnika.

Ił-28 - tu emisja była najsilniejsza, mogła pochodzić też od zegarów z farbą radową.


W przypadku samolotów część emisji mogła pochodzić od zegarów z farbą radową - pomimo akcji usuwania ich w latach 70. część mogła się zachować, zwłaszcza w egzemplarzach przeznaczonych do muzeów.

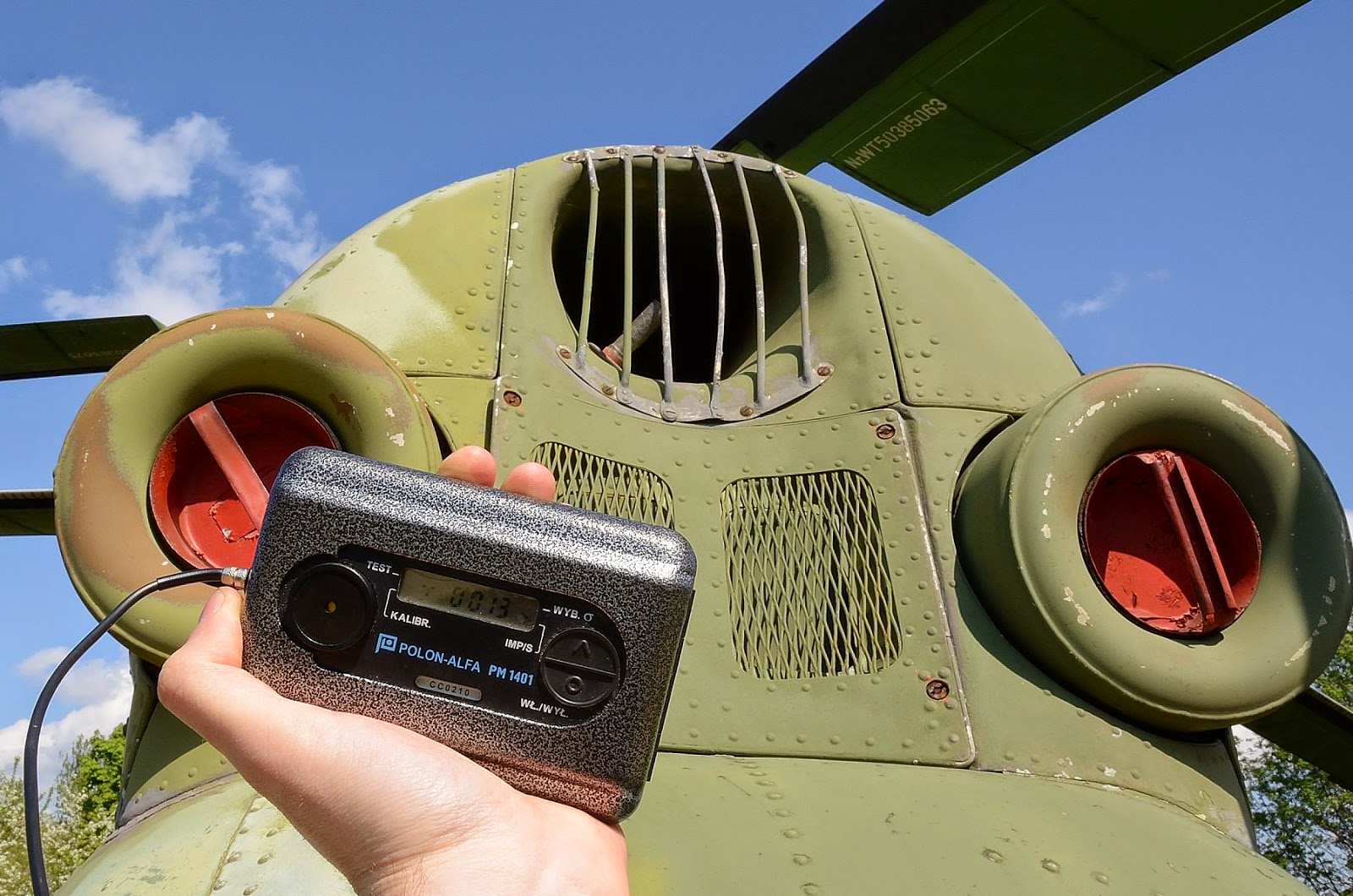

Jeżeli chodzi o śmigłowce, to udało mi się wykryć radioizotopowy czujnik oblodzenia, umieszczony przy wlocie powietrza do silników:
Sam czujnik :)

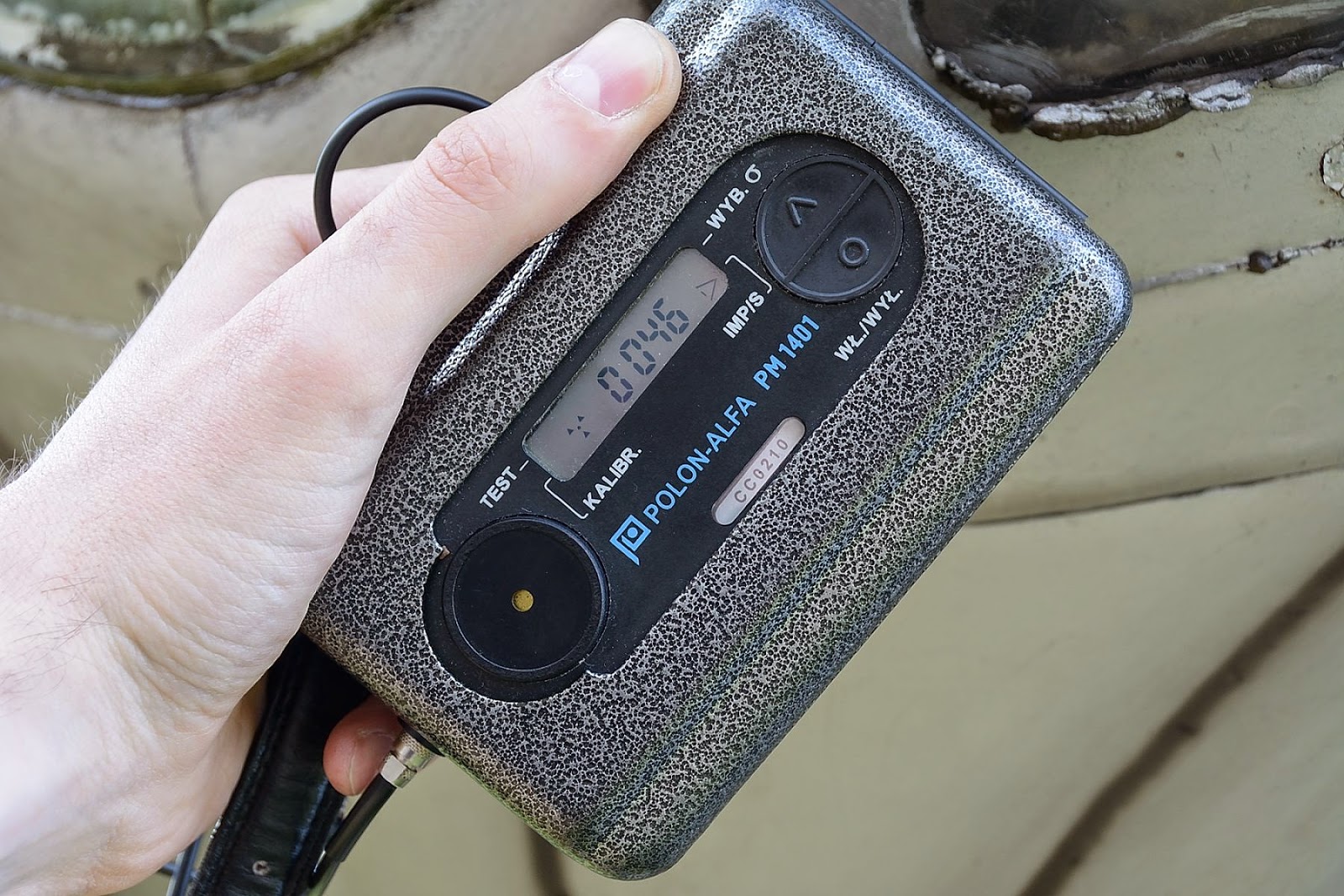

Trzeba było podnieść rękę z sygnalizatorem, by uzyskać wskazanie :)

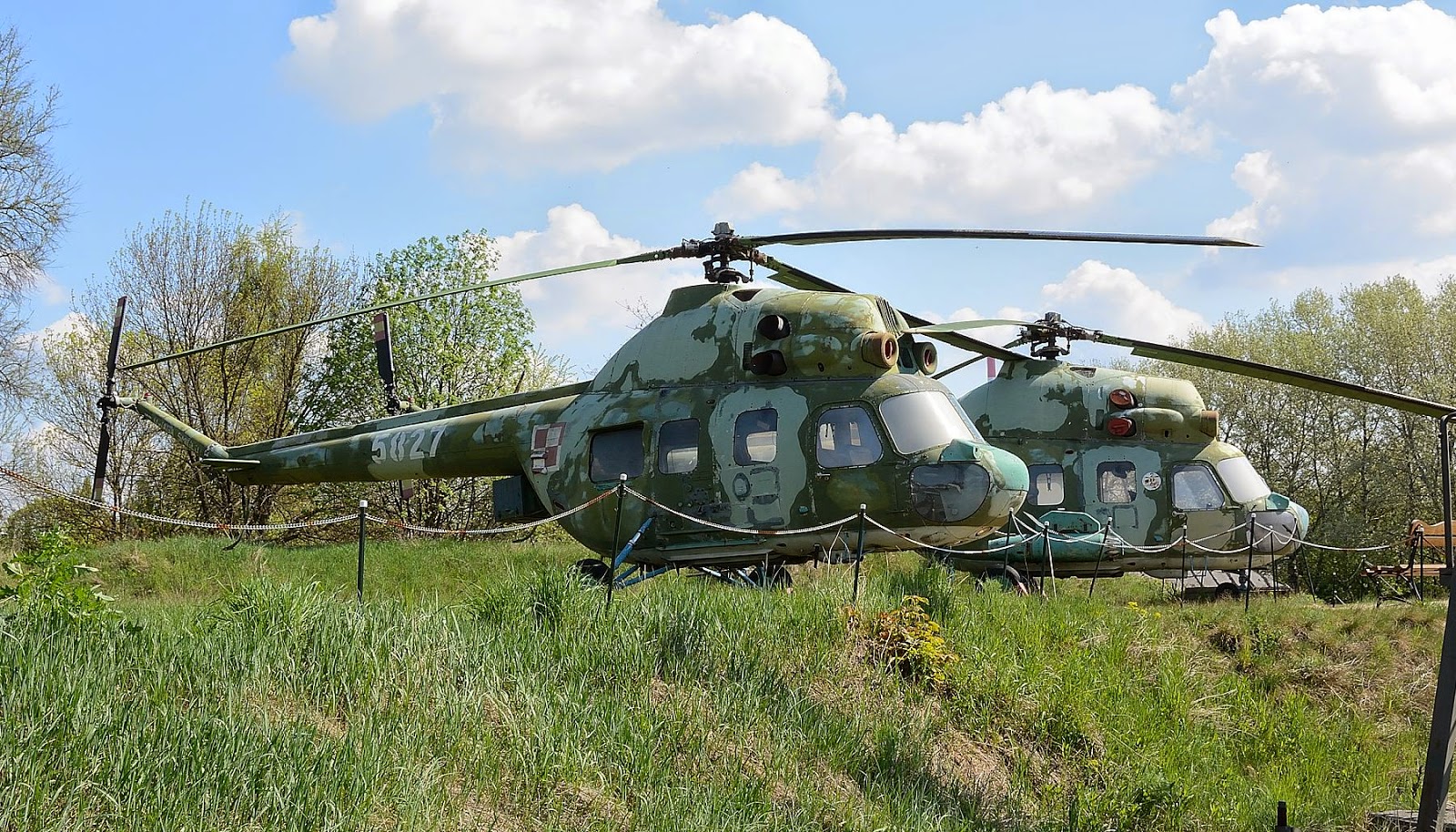

Śmigłowce stoją na górce, jakby ktoś chciał samemu mierzyć :)

Czujnik ten działał na tej samej zasadzie jak izotopowa czujka dymu - narastająca warstwa lodu osłabiała strumień cząstek beta ze źródła ze strontem-90, padający na licznik Geigera - zmianę natężenia strumienia wykrywał układ pomiarowy i włączał sygnalizację w kabinie pilota. Podgrzewanie wlotów trzeba było włączyć ręcznie, a zaniedbanie tego wywołało parę katastrof  tych śmigłowców.
Oprócz czujników izotopowych stosowano inne konstrukcje - czujniki pneumatyczne, elektryczne, obrotowe, wibracyjne oraz wizualne. Zainteresowanych odsyłam do artykułu w piśmie "Prace Instytutu Lotnictwa" nr 213, Warszawa 2011. Z tego artykułu (s. 89) pochodzi poniższy schemat działania izotopowego czujnika oblodzenia:
Czujnik we wlocie powietrza Mi-2 w wytwórni.


Następnym razem odwiedzę Muzeum Wojska Polskiego :)

EDIT: Byłem, oto czujnik oblodzenia w śmigłowcu Mi-24 w zbiorach MWP (u góry z prawej):
